HomePremium M USV Solaranlage 4150Wp 7kWh LiFePo4 Speicher 1-phasig
Extrem Vielseitiges Komplettpaket
Die Brandneue Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang, lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.

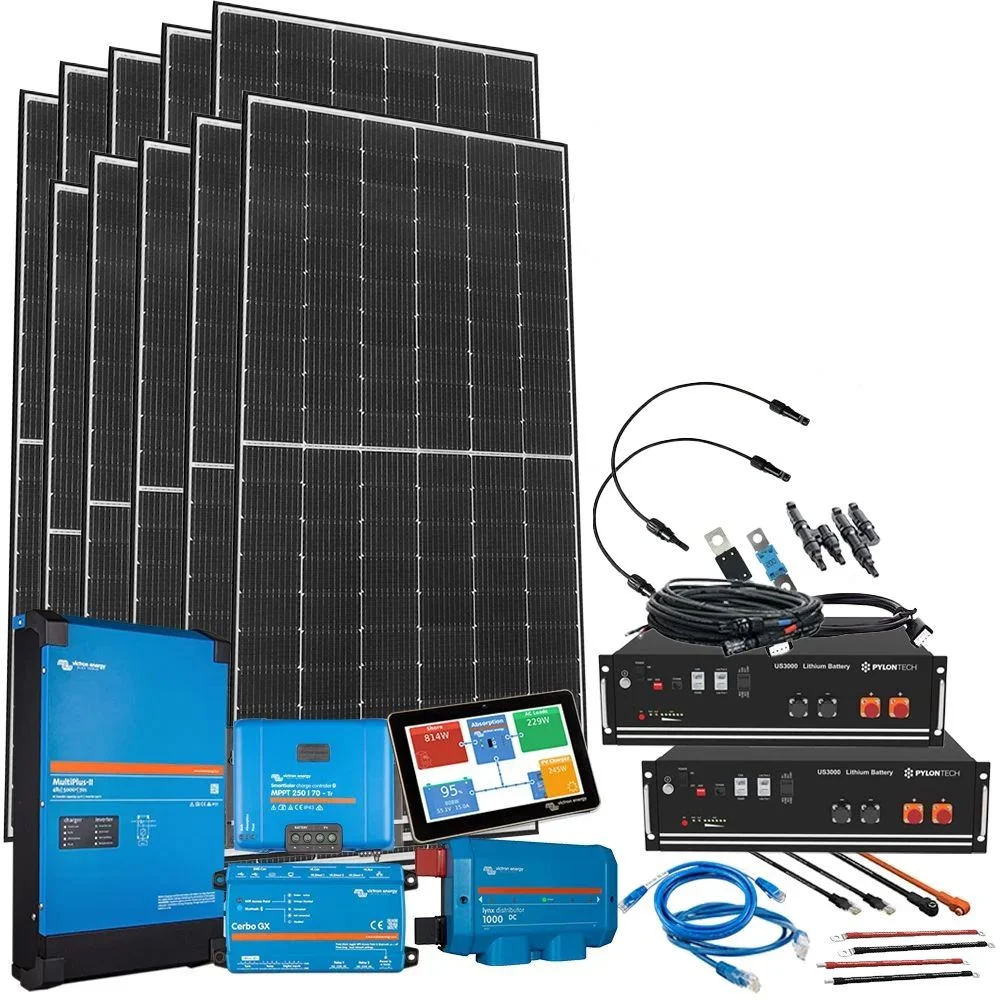

Lieferumfang

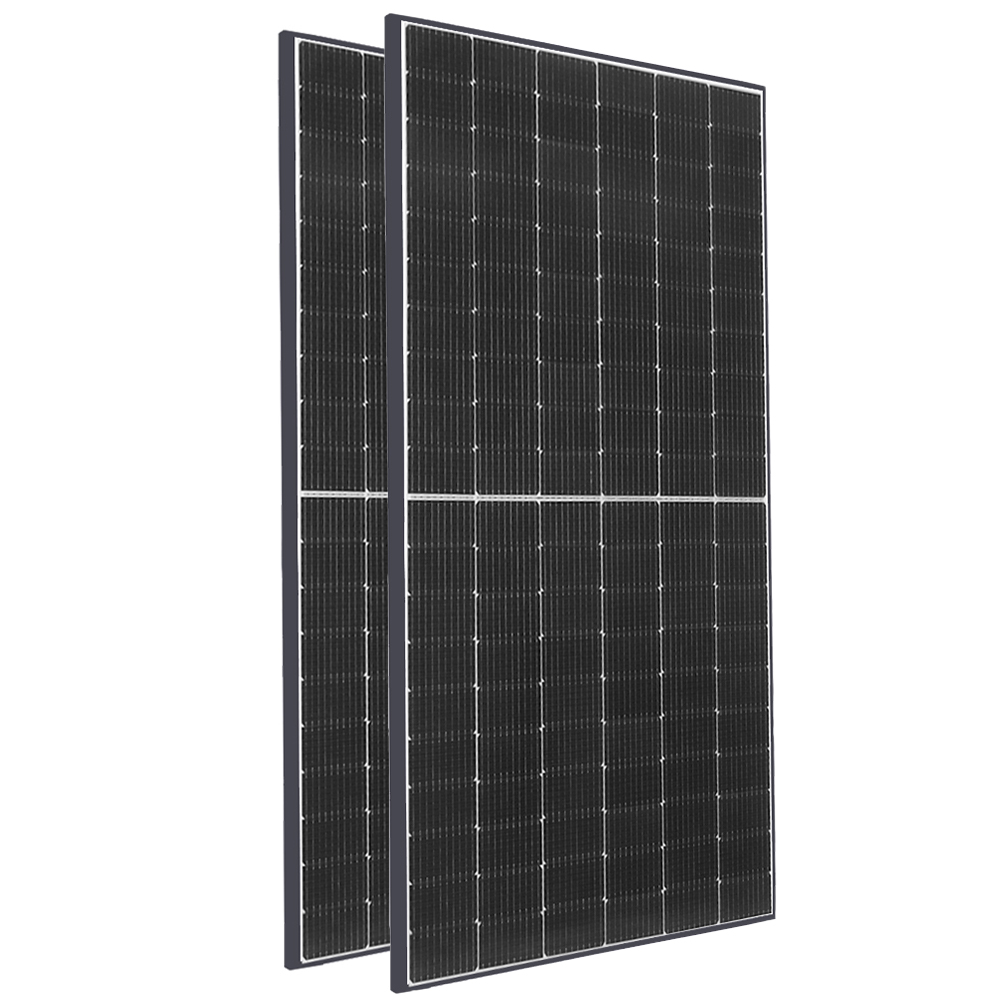

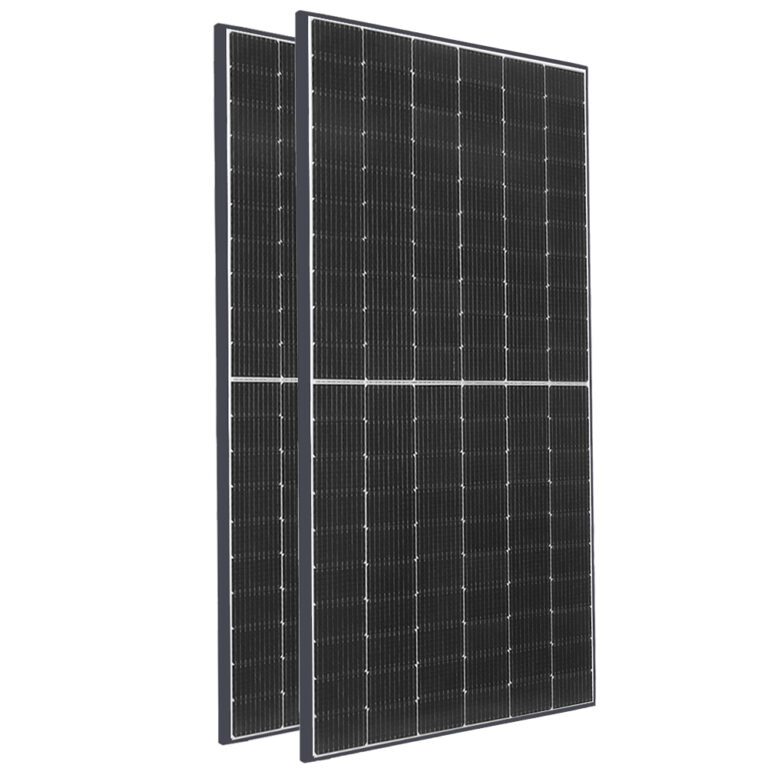

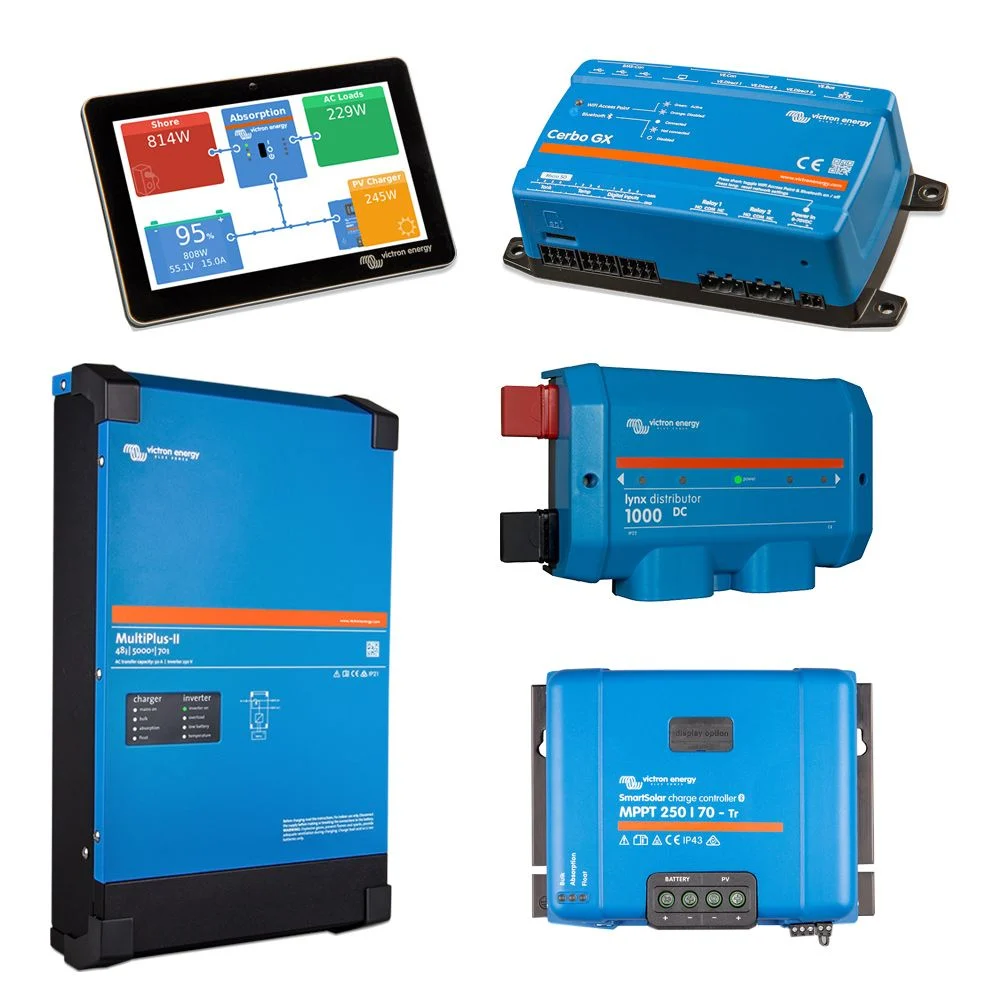

– 10x Jinko Tiger Neo 415W Solarmodul Mono N-Type
– Victron Energy 48/5000 MultiPlus-II Wechselrichter MPN PMP482505010
– Victron Energy MPPT SmartSolar Laderegler 250/70-Tr
– Victron Energy Lynx Distributor für DC Verteilung und Absicherung
– 2x 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien

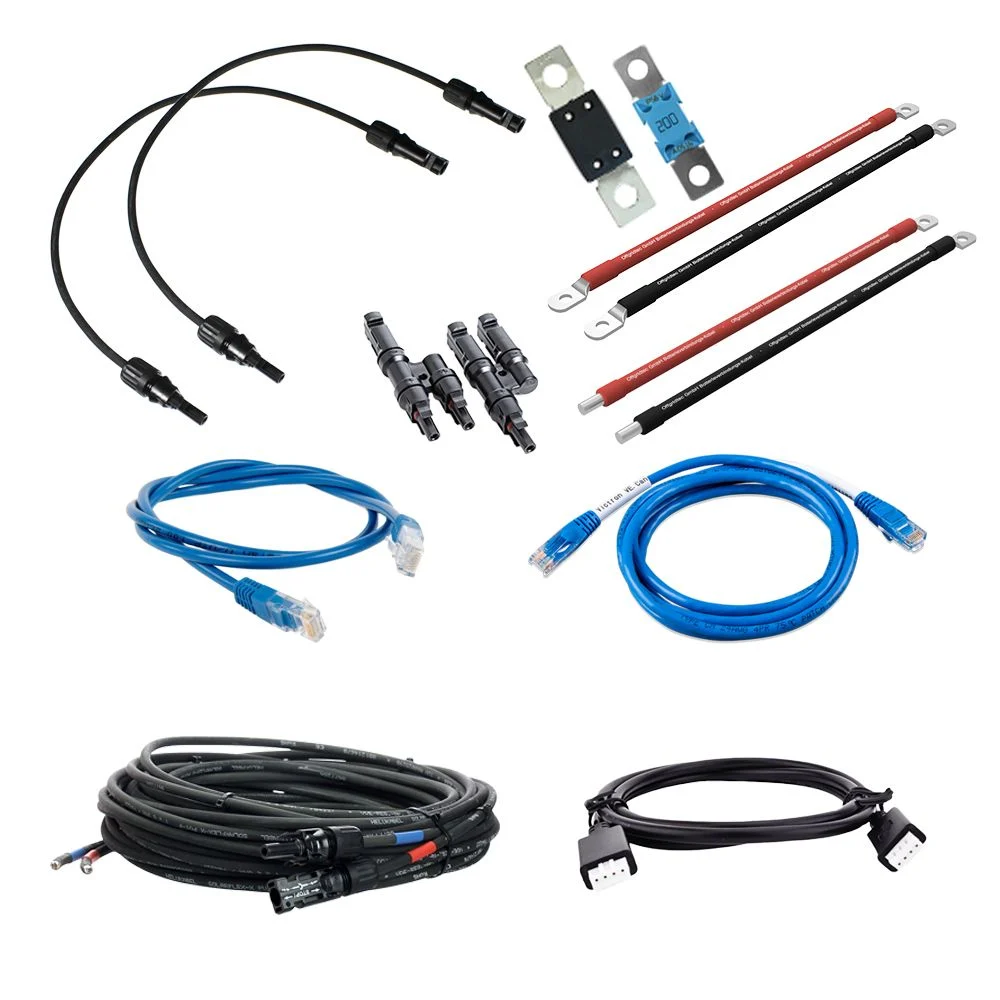

– Wechselrichter-Anschlusskabel für die Verbindung der Pylontech Akkus mit dem MultiPlus 48/5000 (2m)
– VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m für die Verbindung des Cerbo GX mit dem Speicher
– 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
– Cerbo GX + GX Touch 50 von Victron Energy – die Kommunikationszentrale Ihres Systems
– 1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss für die Verbindung des Ladereglers mit der Batterie
– 1m Batteriekabel 50mm² beidseitig M8 Ösen zur Verbindung von Multiplus und Lynx Distributor
– 10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
– Solarsteckverbinder Abzweigbuchsen (Paar) – zur parallelen Verschaltung zweier Strings a Modulen
– 2x 5m 6mm² Solarsteckverbinder-Verbindungskabel Stecker/ Buchse Verlängerung zur Verbindung der beiden Modulstrings mit den Solastecker-Abzweigbuchsen
– Victron 3m VE.Direct cable Verbindungskabel zur Verbindung des Ladereglers mit dem Cerbo GX
– Victron 200A 58V/48V MEGA-Fuse Sicherung für Multiplus
– Offgridtec 80A 48V MEGA-Fuse Sicherung für Solarladeregler

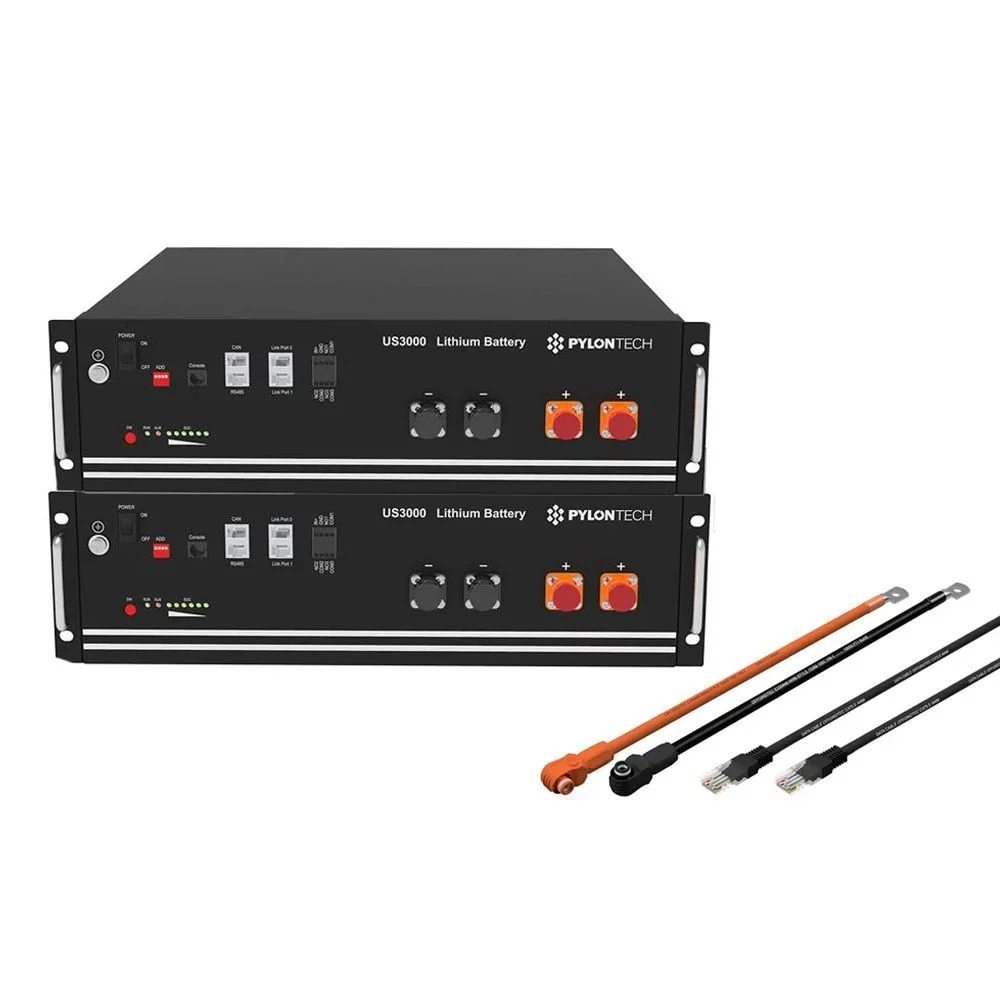

LiFePo4 Speichertechnologie von Pylontech
Bei der verwendeten US3000C Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Tiefentladung und Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften der Pylontech US3000C Speichermodule
Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
Hohe Lade- und Entladeleistung von bis zu 5KW pro Modul
Hohe Speicherdichte
Geringes Eigengewicht und kompakte Bauweise
Absolut Wartungsfrei und einfach zu installieren
Pylontech gewährt 10 Jahre Garantie auf die US3000C
Das Herzstück der Anlage – der Victron MultiPlus-II 48/5000
Der Multiplus-II 48/5000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482505010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 5000 W, bzw. 4000 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 70 A Ladeleistung sehr gut proportioniert und wird durch einen 50 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
bestens geeignet für sowohl für den Einsatz in Offgridtec-, als auch Ongrid Systemen
VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
Zugelassen nach VDE-AR-N 4105
5000 W Leistung bei nicht linearer Belastung 4000 W Dauerbelastung und 9000 W Spitzenleistung
für 48 V Batteriespannung, 50 A Transfer-Schalter und 70A Batterieladegerät
Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
Auslieferung erfolgt konfiguriert und abgestimmt auf die mitgelieferten Komponenten
Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Damit das System, so wie es geliefert wird der Bezeichnung „Plug and Play“ gerecht wird, haben wir die notwendigsten Einstellungen bereits für Sie vorgenommen – das System ist somit ohne weitere Konfiguration sofort Einsatzfähig.
Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Victron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen – https://vrm.victronenergy.com/landingpage
– BEFREIUNG DER UST 2023 § 12 ABS. 3 USTG
für Photovoltaikanlagen und dem notwendigen Zubehör und Speicher
Voraussetzungen für den Nachlass der MwSt:
– Anlage bis 30 kW Peak
– wohnungsnahe Errichtung
– Käufer = Privatperson + Betreiber der Anlage
– private oder öffentliche Nutzung
– kein gewerblicher Weiterverkauf
Alle erworbenen Teile werden ausschließlich in der angegebenen Anlage verbaut und sind wesentliche Komponenten für den Betrieb der PV-Anlage.
– Sollten Sie diesen Bestimmungen nicht erfüllen wird die MwSt nachgefordert!!!
– die Nachweispflicht obliegt Ihnen als Kunden!
