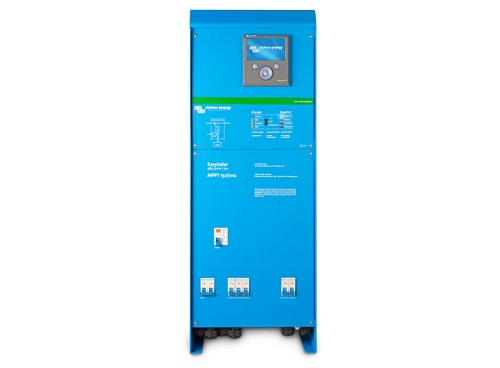

Victron EasySolar 24/3000/70 MPPT 150/70 mit Color Control
Der Victron Energy EasySolar Color Control ( PMP243027010) 24/3000/70-50 MPPT 150/70 ist eine High-End Stand-Alone Solarlösung
welche gleich vier wichtige Komponenten eines guten Solar-Systems in sich vereint:
Dazu zählt der Laderegler MPPT Blue-Solar 150/70, der Spannungswandlerer/Batterieladegerät Kombi Multiplus 24/3000/70 und
eine AC-Stromverteilung mit Fehlerstromschutzschalter sowie zwei 16A Sicherungen + 10A Sicherungen für insgesamt 4 separate Stromkreise.
Die Installation des Victron EasySolar ist einfach und nur wenig Verkabelung nötig.
Komponenten des EasySolar 24/3000/70-50
1. Der Mppt Laderegler BlueSolar 150/70 70A 12V 24V
Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag
im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.
Darüber hinaus verfügt der 150/70 über einige weitere innovative Technologien wie den VE.Direct Kommunikationsport.
2. Der Multiplus 24/3000/70-50 Sinus-Wechselrichter + Batteriegerät
Der Multiplus C 24/3000/70 von Victron ist eine Gerätekombination aus 24V auf 230V Sinus Spannungswandler und Batterie-Ladegerät.
Das fest integrierte Batterieladegerät leistet beachtliche 70A womit auch große Batterien schnell voll geladen werden können wenn Land-/Netzstrom zur Verfügung steht.
Zusätzlich verfügt es über einen zweiten Batterieausgang mit 4A Ladestrom für die Erghaltung der Starterbatterie (mobiler Bereich)
Der im Multiplus verbaute 24V auf 230V Sinus Wechselrichter bringt eine beachtliche Dauerleistung von 3000W und bewältigt Spitzenströme von bis zu 6000W.
1.3 Der integrierte 50A Netz-Transferschalter
Der im Multiplus verbaute 50A Transferschalter sorgt für maximale Flexibilität.
Der EasySolar 24/3000/70-50 ist für zahlreiche Anwendungen im Netz- und Offgrid Bereich einsetzbar aber auch für Wohnmobilbesitzer
die Ihre Stromversorgung mit einem hochwertigen System umsetzen wollen.
So ist er für USV Lösungen (unterbrechungsfrei Stromversorgung) genauso geeignet wie für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom
vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht.
1.4 Die integrierte Wechselstromverteilung
Die Wechselstromverteilung besteht aus einem Fehlerstromschutzschalter (30 mA/16 A) und vier AC- Ausgängen, die durch zwei 10A
und zwei 16A Sicherungen abgesichert werden.
Ein 16A-Ausgang wird durch den AC-Eingang gesteuert: Er schaltet sich nur dann ein, wenn Wechselstrom zur Verfügung steht.
2. Der VE.Bus Kommunikationsport
Das Monitor Color Control GX mit Farbdisplay ist bereits integriert.
Daneben stehen für den VE.Bus zahlreiche kostenlose Software-Programme zur Einrichtung und Steuerung von VE.Bus Geräten zur Verfügung.
3. technische Merkmale im Überblick
3000W Dauerleistung und 6000W Spitzenleistung, für 24V Batteriespannung
Gerätekombination aus Wechselrichter mit Transfer-Switch und 70A Batterieladegerät
VE.Bus Kommunikationsport sorgt für umfangreiche Möglichkeiten der Vernetzung
PowerControl Funktion ermöglicht das Arbeiten mit begrenzter Generatorleistung so wie eingeschränktem Land- oder Netzstrom
PowerAssist Funktion ermöglicht “Leistungssteigerung“ von Generatoren und Landanschlussunterstützung im Bedarfsfall
als USV Lösung zur unterbrechungsfreien Stromversorgung einsetzbar
für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht
kompatibel mit zahlreichen Victron Steuer- und Anzeigepanels
PV-Anschluss über Drei Phasen-Betrieb mit baugleichen MultiPlus Wechselrichtern möglich
ultraschneller MPP-Tracker der neusten Generation sorgt für bestmöglichen Ertrag
hoher Gesamtwirkungsgrad von 94%
voll programmierbare Lade-Algorithmen
Nennladestrom 70A, 150V maximale PV-Leerlaufspannung
2000W maximale PV Leistung bei 24V
komplette AC-Distribution mit 2x 16A Sicherungen, 2x 10A Sicherung und einen Fehlerstromschutzschalter
geeignet für alle gängigen Batterie-Typen und Lithium Batterien
Tag/Nacht-Zeitsteuerung und Licht-Dimmer Funktionen
Lieferumfang
1x Victron Energy EasySolar (PMP243027010) 24/3000/70-50 MPPT 150/70
1x Bedienungsanleitung
Datenblatt:
AC Dauerleistung (W) | 3000W |
---|---|
Spannungsreglung | 24V DC |
Eigenverbrauch ohne Last | 10W |
Eigenverbrauch ohne Last im Energiesparmodus | 3W |
Bereich Betriebs-Umgebungstemperatur | -20°C bis 50°C |
Anzahl Batterieausgänge | Female |
Batteriespannung | 24V |
Schutzart IP | IP21 |
Ausgangsspannung (V) | 230V AC / Wechselstrom |
Stromqualität | echte Sinuswelle |
AC Ausgang Frequenzbereich (Hz) | 50Hz / +-0,1Hz |
Hersteller Teilenummer | PMP243027010 |
Ausgang zur Datenkommunikation | VE.Bus_VE.Bus und VE.Direct |
Produkttyp |
Gerätekombination bzw. AllInOne-Lösung |
intefrierter Transferschalter? | Ja |
Abmessungen (LxBxH) | 810 x 258 x 218mm |
Hersteller | Victron Energy |
Gewicht | 28 |
Garantie | 5 Jahre |
Transferschalter Schaltleistung (A) | 50A |
max. Ladestrom des Batterieladegeräts | 1x 70A + 1x 4A (für Starterbatterie) |
